GIGABYTE Z87M-D3H  [更新日:2017年06月14日]

[2017/06/01]  BIOS を F4 (2013/04/16) から F11 にアップデート。

[2016/12/20]  何か調子悪いので、ビデオカードを ASUS GEFORCE GT610 に交換して様子見。

[2015/09/08]  /dev/sdb がお釈迦になったので、Seagate ST1000DM003/EWN を新規購入。 速い?。

# hdparm -tT /dev/sda /dev/sdb
/dev/sda:
 Timing cached reads:       31,068 MB in  2.00 seconds = 15,555.75 MB/sec
 Timing buffered disk reads:   558 MB in  3.00 seconds =   185.92 MB/sec
/dev/sdb:
 Timing cached reads:       30,114 MB in  2.00 seconds = 15,077.44 MB/sec
 Timing buffered disk reads:   636 MB in  3.00 seconds =   211.96 MB/sec

[2015/01/15]  現在のメインマシン。 ビデオカードを玄人志向 GEFORCE GT610 に交換。 ネットカード Intel 82574L を追加、速くなった。

[2014/05]  次期メインマシンは久々のインテル。CORE i5 速いな。 ベンチマークでは AMD Phenom2 945 の 2, 3 倍の数値を出します。 プログラムのビルドでも同じくらい速い。 とりあえず性能アップの目標は達成できたみたい\(^o^)/

# hdparm -tT /dev/sda /dev/sdb
/dev/sda:
 Timing cached reads:       31,586 MB in  2.00 seconds = 15,815.87 MB/sec
 Timing buffered disk reads:   556 MB in  3.00 seconds =    185.32 MB/sec
/dev/sdb:
 Timing cached reads:       31,662 MB in  2.00 seconds = 15,854.28 MB/sec
 Timing buffered disk reads:   424 MB in  3.01 seconds =    140.84 MB/sec
# データ表示は空白を挿入し桁を揃えるように加工してあります。

Z87M Z87M Z87M Z87M


インストールOS
bootディストリビューションバージョンカーネル
#1VineLinux6.2Kernel 3.4.65
#2VineLinux6.2Kernel 3.4.65

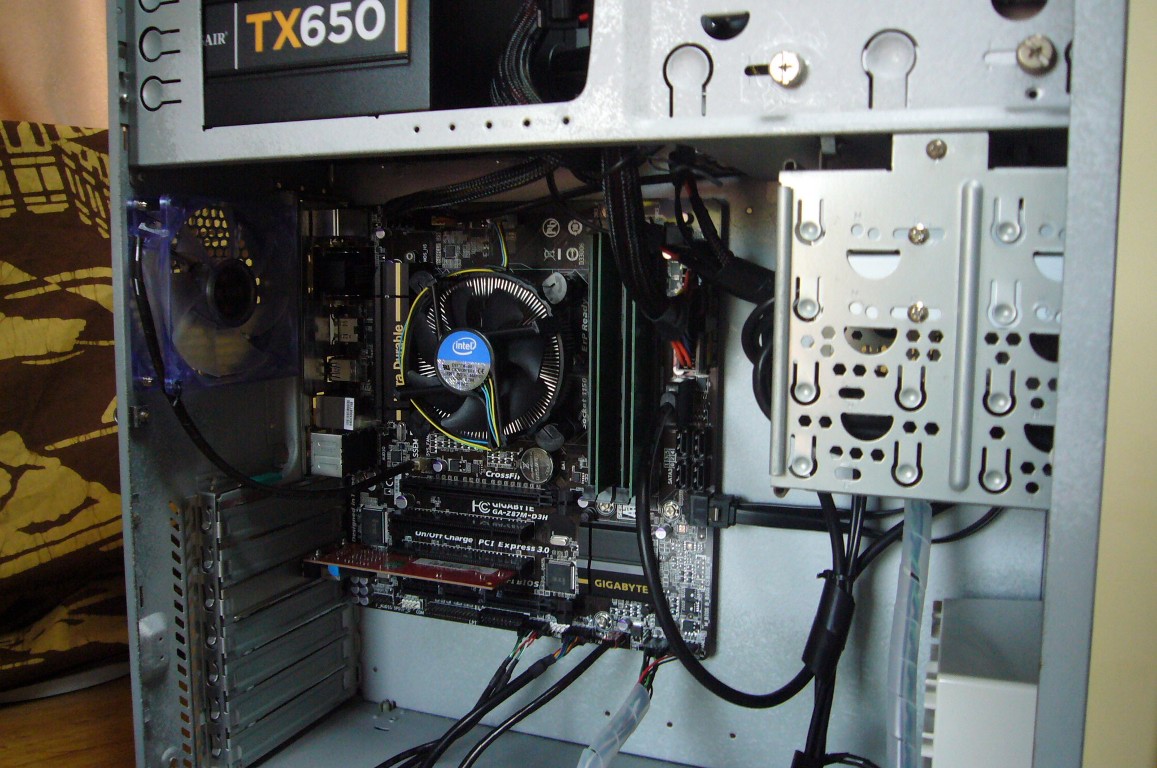

本体仕様
項目メーカ製品名仕様備考

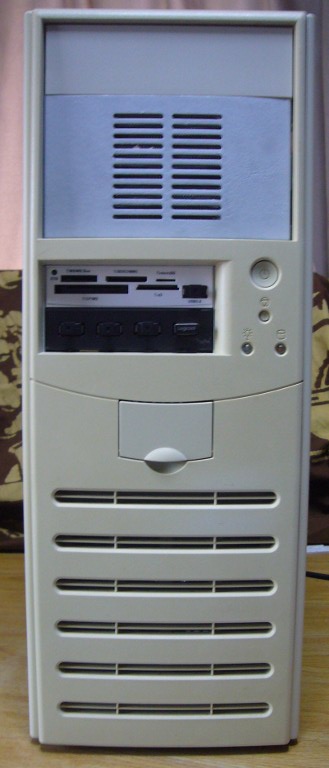

CaseOWLTECH OWL-103-Silent2ATX 錆止め再塗装済

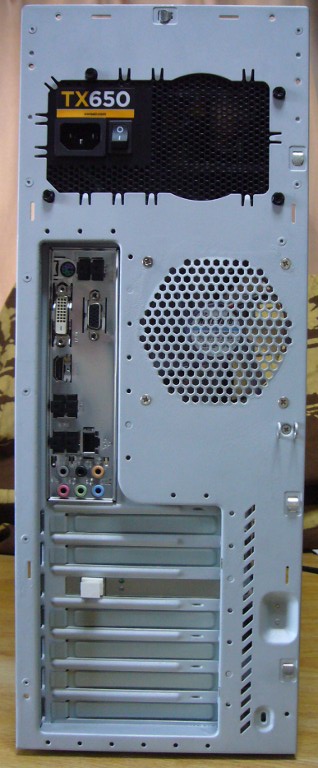

PowerCORSAIR CMPSU-650TXV2JP 650W 80PLUS 新品に交換

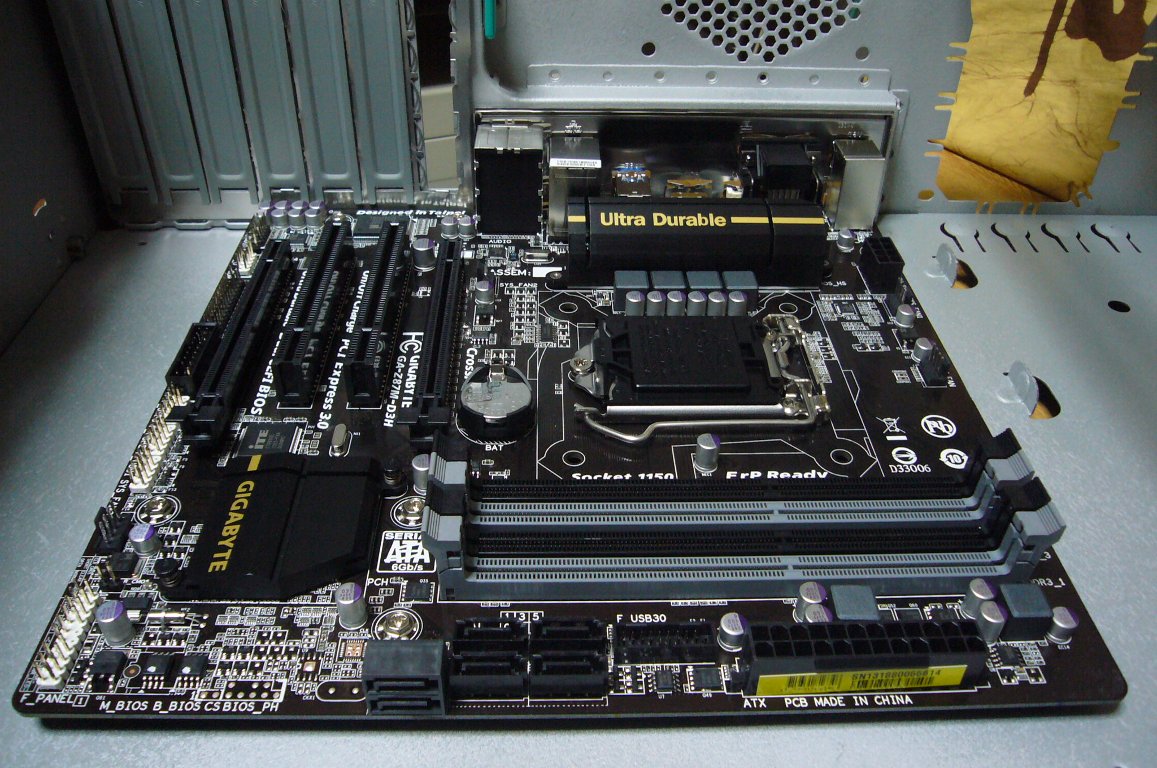

M/BGIGABYTE GA-Z87M-D3H (rev.1.0) MicroATX, LGA1150 Socket, Intel Z87, DDR3 SATA6Gb/s USB3, bios F4→F11
CPUIntel CORE i5-4670 LGA1150 Socket, Launched 4 Core, 3.4GHz(up to 3.8GHz) 84W, SSE4.1/4.2
Memory1,2SanMax SMD-8G28NP x2 NVLP-16KL-D, PC3L-12800(1.35/1.5V) 4GB CL11, Low Profile ELPIDA
Memory3,4SanMax SMD-8G28NVLP x2 NVLP-16KL-D, PC3L-12800(1.35/1.5V) 4GB CL11, Very Low Profile ELPIDA
Video (on die)IntelHD Graphics 4600 D-SUB/DVI-D 1920x1200, HDMI 4092x2160(24Hz) 2560x1600(60Hz) vesa
LAN (on board)RealtekRTL8111/8168B 1000 BASE-T r8169
SOUND (on board)RealtekALC892 codec   snd-hda-intel


マスストーレッジ
devメーカ製品名仕様備考
SDATOSHIBA DT01ACA100 SATA 1.00TB 7200rpm 6.0Gbit/s, buffer 32MB新品
SDBHITACHI HDS721050CLA362 SATA 500GB UDMA/133 7200rpm, buffer 16MB中古
SDBSeaGate ST1000DM003/EWN SATA 1.00TB UDMA/133 7200rpm, buffer 64MB新品


増設カード
SLOTインタフェースメーカ製品名仕様備考
#1PCIe x16 ASUS GT610-SL-1GD3-L NVIDIA GEFORCE GT610 810MHz 64bit, 1GB DDR3, ファンレス 2-Slot 使用 xorg-x11-drv-nvidia, HDMI 接続
#1PCIe x16 玄人志向 GF-GT610-LE1GHD NVIDIA GEFORCE GT610, 1GB DDR3 64bit xorg-x11-drv-nvidia, HDMI 接続
#1PCIe x16 玄人志向RH6450-LE1GH AMD Radeon HD6450 625Hz DDR3/1GB radeon
#2PCI
#3PCI 玄人志向 GbE-PCI2 VIA VT6122 1000BASE-T via-velocity
#4PCIe x4 Intel EXPI9301CT Intel 82574L Gigabit Ethernet Controler, PCI Express * 1, 1000 Mbps 速い;


パーティション
Disk /dev/sda: 1000.2 GB, 1000204886016 bytes
255 heads, 63 sectors/track, 121601 cylinders, total 1953525168 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes

   Device Boot      Start         End      Blocks   Id  System  Mount
/dev/sda1   *        2048   209717247   104857600   83  Linux   /
/dev/sda2       209717248   419432447   104857600   83  Linux   /var
/dev/sda3       419432448  1048578047   314572800   83  Linux   /home
/dev/sda4      1048578048  1953525167   452473560   83  Linux   /work
# fdisk -u /dev/sdb
Disk /dev/sdb: 1000.2 GB, 1000204886016 bytes
255 heads, 63 sectors/track, 121601 cylinders, total 1953525168 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes
Disk identifier: 0x00040280

   Device Boot      Start         End      Blocks   Id  System  Mount
/dev/sdb1   *        2048   209717247   104857600   83  Linux   /
/dev/sdb2       209717248   629147647   209715200   83  Linux   /home
/dev/sdb3       629147648  1258293247   314572800   83  Linux   /back
/dev/sdb4      1258293248  1953525167   347615960   83  Linux   /work
