GIGABYTE GA-H270M-D3H  [更新日: 2021年07月31日 ]

マザーは GIGABYTE GA-H270M-D3H です。 MicroATX仕様、ソケットは LGA1151、 チップセットは H270。

[2021/07/31] メモリを64GBに戻した。

[2020/11/22]  C:,D:ドライブをSSD(M.2)に変更。Windowsはクリーンインストール。


[2020/02/26] メモリを半分の32GBにした。64GBも使わないので。

[2017/12/07] DDR4 メモリを増設。上限一杯の 64GB に。

[2017/07/18]  2ヶ月の間毎日 ON/OFF 繰り返したけどトラブルは皆無。
普通の事がとてもうれしかったりする...♫
と云うことで Visual Studio Community 2017 も MS アカウント登録しインストールしました。

[2017/05/21]  ASUSTek H170M-PLUS が HD (SATA) をしばしば認識しない

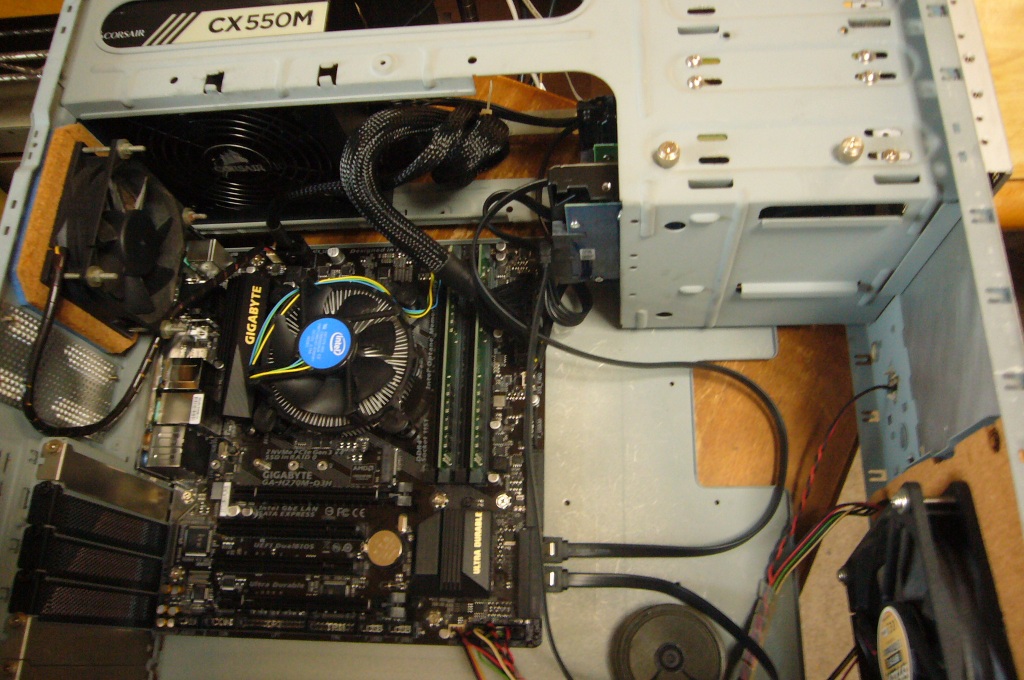

いいかげん諦めました。マザーボードを GIGABYTE に換えた。
CORSAIR の電源と GIGABYTE のマザーは配線がとても楽、
どちらのメーカーも PC 自作の友ですね。
マザー交換したので、Microsoft に電話が必要でしたがすぐに OK 出た。


インストールOS
OS バージョン 備考 日時
Windows 10 Pro DSP版 Visual Studio 2010 Premium SP1 and 2017 Community 2017/05/21:新規インストール
Windows 10 Pro DSP版 Visual Studio 2010 Premium SP1 and 2019 Community 2020/11/22:新規インストール

本体仕様
項目メーカ製品名仕様

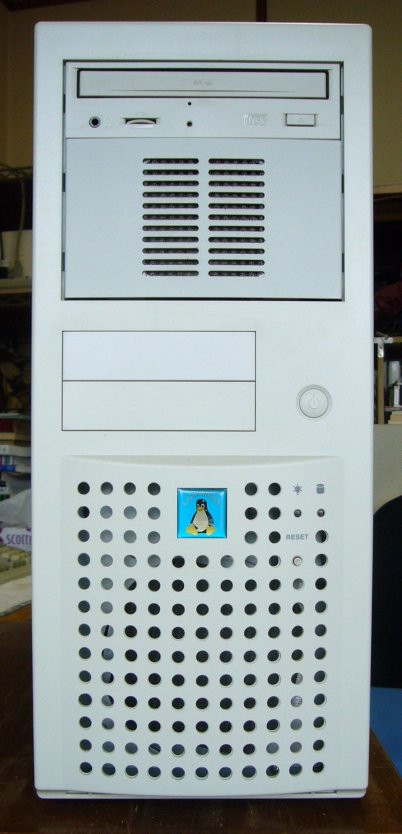

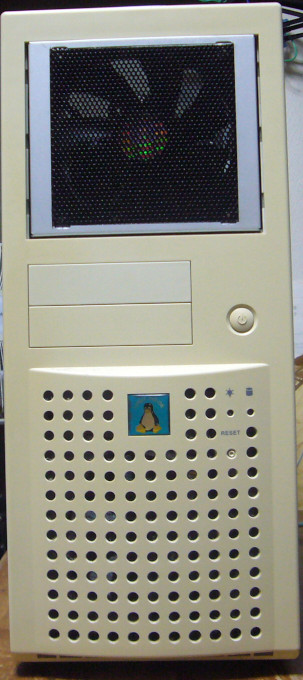

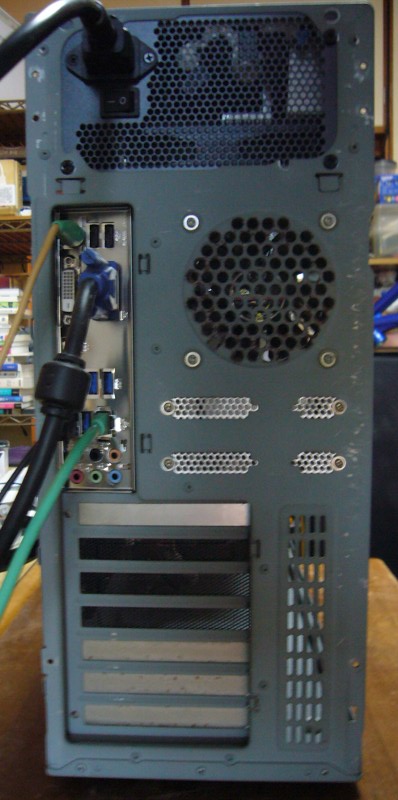

CaseSongCheerTQ-700ATX
PowerCORSAIR CX550M ATX 550W
PowerCORSAIR VX450W ATX 450W

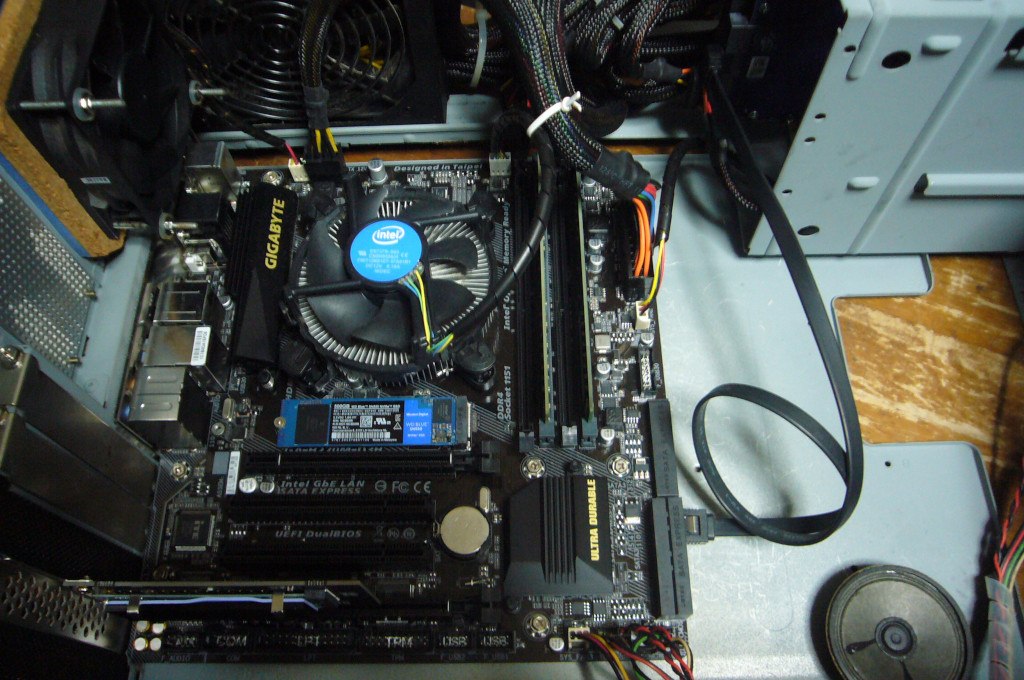

M/BGIGABYTE GA-H270M-D3H LGA1151, Intel H270, DDR4 2133MHz, 4xDIMM Max.64GB BIOS: ver.F1, F8d (03/09/2018)
CPUIntel Core i5 6500 第6世代 Skylake 14nm, 1.35Volt, 3.2GHz 4-Core Cache 6MB, Socket LGA1151, TDP 65w
Memory1,2SunMaxSMD4-U32G48M-24R-D SDRAM 288pin DDR4 PC4-19200 CL17 (2133MHz/CL15, 2400MHz/CL17も可) 1.2Volt 16GBx2 Double 2xRank, Micron製チップ
Memory3,4SunMaxSMD4-U32G48M-24R-D SDRAM 288pin DDR4 PC4-19200 CL17 (2133MHz/CL15, 2400MHz/CL17も可) 1.2Volt 16GBx2 Double 2xRank, Micron製チップ
Video(On-board)Intel Intel HD530 HDMI 4096x2160, 2560x1600/DVI-D 1920x1200/RGB 1920x1200
LAN (On-board)IntelI219V 1000BASE-T
Audio (On-board)RealtekALC887

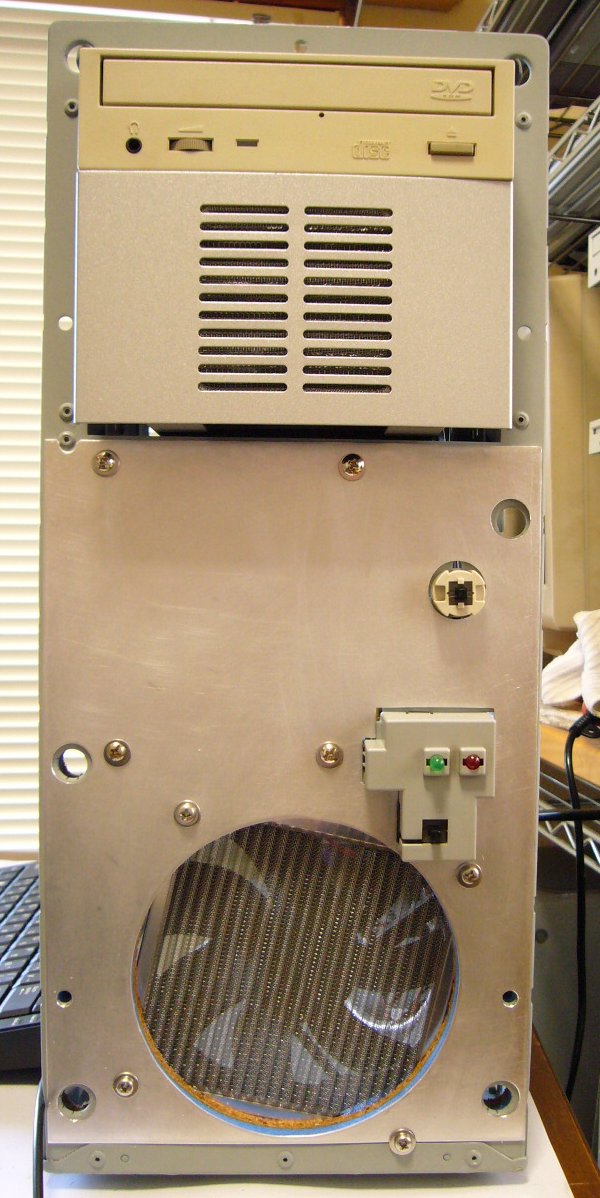

Case Fan-1 (後上)Scythe KAMA-FLEX SA0825FDB12L 80mm 2,000rpm 27.0CFM DV12V 0.12A ノイズ 23.4dB 耐久 120,000H
Case Fan-2 (前上)SERVO Gentle Tphoon D1225C12B4AP-14 120mm 1,450rpm 45.9CFM DV12V 0.049A ノイズ 21dB 耐久 100,000H
Case Fan-2 (前上)CoolerMaster SFA1225LB-12N 120mm, DV12V 0.07A
Case Fan-3 (前下)Scythe S-FLEX SFF21E 120mm 1,200rpm 49.0CFM DV12V 0.15A ノイズ 20.1dB 耐久 150,000H


ストーレッジ
devメーカ製品名仕様補足

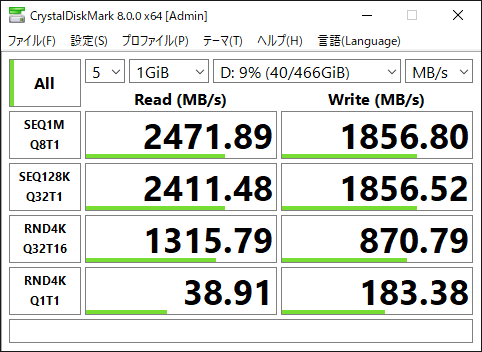

M.2 Western Digital WD BLUE SN550 WDS500G2BOC, M.2 2280, NVMe/PCIe Gen3.0 x4 Windowsでは2番め目のドライブ

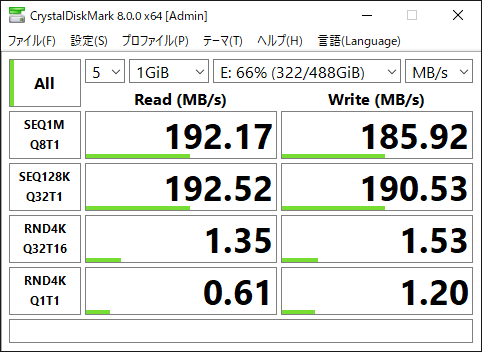

SATA#0SEAGATE ST1000DX002 1.0TB SATA 6Gbps, 7200rpm, Cache 64MB + SSD 8GB3.36/5.9W
SATA#0TOSHIBA DT01ACA100 1.0TB SATA 6Gbps, 7200rpm, Cache 64MB3.7W
SATA#1
SATA#2
SATA#3
SATA#4
SATA#5


拡張スロット
SLOTインタフェースメーカ 製品名仕様補足
#1PCIe x16 (空き)
#2PCIe x1 (空き)
#3 PCIe x1 (空き)
#4 PCIe x4 Western Digital WD BLUE SN550 WDS500G2BOC, M.2 2280, NVMe/PCIe Gen3.0 x4 Windowsでは1番め目のドライブ
