秋葉で買物

miniPCI-PCI, ネジ, タクトスイッチ
工作

出張の帰りに秋葉に寄り道。 銀座線末広町駅で降り、まずは中古液晶セット販売で有名な CoCoNet 液晶工房 へ。

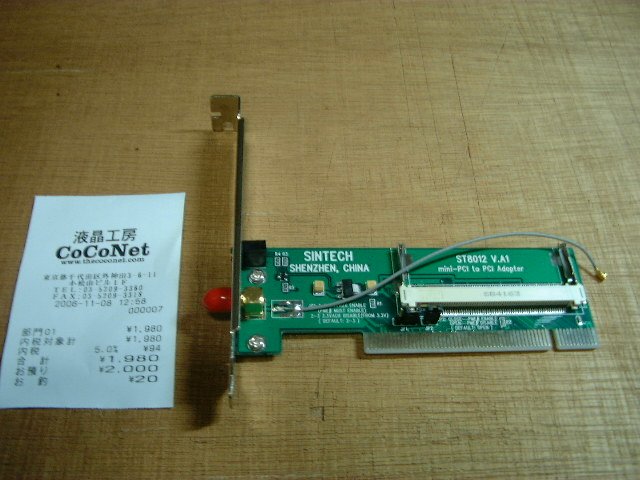

でも目当ては液晶ではなく、miniPCI-PCI 変換カード。 これは Intel 2200BG miniPCI 無線 LAN カードを動かして見ようと云う魂胆です。 うまくいって 「衝動買いの無線 LAN カード第 4 弾」 書けたら良いですね;;

ところで、写真のケーブルはどこにつなぐのだろう? 誰か知ってる方おられたら教えてください;; アハハ;;

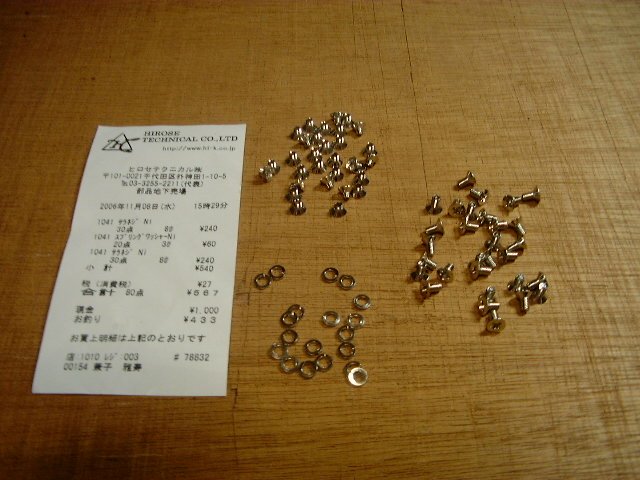

DOS/V ショップ街を散策した後、 ヒロセテクニカル 部品地下売り場に寄りました。 ここでは 3mm の皿ネジ (長さ 4mm, 6mm) と、スプリングワッシャを買った。

こう云う小物は、近くのホームセンタではなかなか手に入らない。 ここには厚目のアルミ部材なども置いてあった。 通販もあるので今度使ってみようっと。


最後は超有名 千石電商。 二号店、三号店 (ロボット工作系) も出来てた。

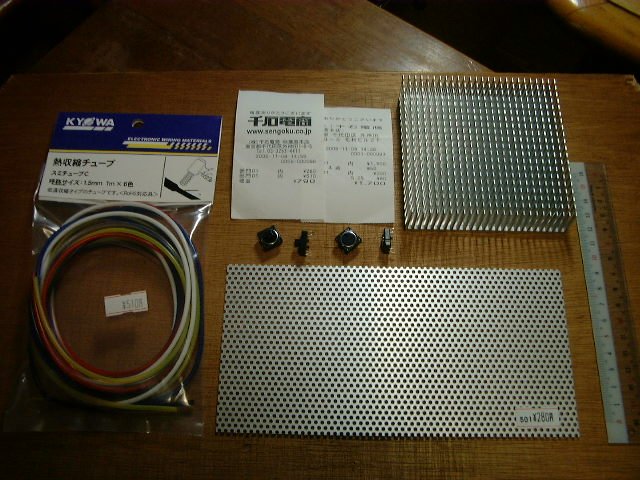

欲しかったのは、写真中央の タクトスイッチ。 定格は DC12V50mA とあるので、 ATX 電源スイッチに使えると思ってるのだけど ATX規格 を見ても良く判らない;;

通販の写真だけでは、押した感じまでは分からない。 現物を見てみよう、と云うことで立ち寄ったのですが、 余計な買物までしてしまった気がする。 (熱収縮チューブ、2t 100x200mm アルミメッシュ板、100x100mm ヒートシンク)


Comments
Re: 秋葉で買物

>ところで、写真のケーブルはどこにつなぐのだろう?
マウスのホイールで拡大できるといいのですが(Lightbox_Plusだと可能、うひ!!)、想像ですがMiniPCI cable Modem用では?

Posted by: Papasan at November 08,2006 23:42
Re: 秋葉で買物

私も今日は出張で秋葉原の近くに泊まってます。
今日は帰りにちょっと寄っただけ、明日は会議が遅いのでゆっくり回る
つもりです。
CoCoNETのカードのケーブルですが、つながっているコネクタが高周波
用のようですからMiniPCIの無線LANカードをつないだときの外部アンテナ
へのケーブルだと思います。無線LANカードには2つのコネクタがついて
いるのが普通のようですが、それのMain側につなぐのだと思います。

形状的には一般の変換カードではなく、以前メルコなどの無線LANボード
に使われていた無線LANPCIボードと同じもののような気がします。
実は私は逆にMini-PCIカードがほしくて無線LANPCIカードを買ったのです
が、最近のものはMini-PCIカードが内蔵されてなくて、専用のものが
ついていました。(机の中で眠ってます。)

Posted by: OKU at November 09,2006 00:38
Re: 秋葉で買物

owaさん okuさんが言われるようにアンテナですね。
無線LANカードに普通2つアンテナ端子がありますのでその一つに繋げば良いかと。
感度上げるためにももう一つの端子から自作アンテナを出せば感度UP?!
大きな声では言えないけど電波法違反か(笑)

Posted by: hage88 at November 09,2006 06:21
Re: 秋葉で買物

papasan さん、 oku さん、 hage88 さん、ありがとうございます^^
無線 LAN カードの方に、確かに MAIN と AUX 端子ありました。
また、カードは IBM 製と云うのは勘違いで、 Intel Pro/Wireless 2200BG でした。

今晩試してみます。

Posted by: owa at November 09,2006 16:24
Re: 秋葉で買物

秋葉はここ数ヶ月行ってないんですよね~
ほとんど通販でことたりてるけど行きたいなぁ。

>ATX 電源スイッチに使えると思ってるのだけど ATX規格 を見ても良く判らない;;
規格書のP20 Main Power Connector
PWR_ON ピンをGND接続でATX電源は出力しますよ。

Posted by: Peter at November 18,2006 14:45
Re: 秋葉で買物

Peter さん、こんばんは。返事が遅くなってすいません。
いやはや、不慣れな技術英語に出会ってとまどって居りました;;

で、知りたかった事は、マザーボードの "power switch" の規格でして、
タクトスイッチやプッシュスイッチで、{押して ON, 放して OFF} タイプのものなら良いことまでは解かったのですが、
その耐圧や、通せる電流に関する規格がどこかに書いてあるのではないかと探してました。

それが ATX 規格の内なのか、はたまたマザーボードの仕様範囲なのかすら理解してません。
ただ ATX12V Power Supply Design Guide の中を見たら ATX 的な仕様は書いてあるようでした。
もう少し努力して読んでみます;;

Posted by: owa at November 20,2006 20:40
