マザーは ASUS H170M-PLUS です。 MicroATX仕様、ソケットは LGA1151、チップセットは H170。

[2017/04/24] また海門 HD がお釈迦。東芝製 DT01ACA100 に換装した。

[2017/04/17] bios を 3016 に更新。 H170M-PLUS-ASUS-3016.zip

[2016/12/29] ひと月もしない内に HD がお釈迦。 SEAGATE ST1000VN002 (NAS用) に換装した。

[2016/12/25] HDを認識しないことがある。HDを換装する前にSATAケーブルを挿す位置を変えて様子見。

インストールOS
OS	バージョン	リリース
Windows10	Pro 64bit	SPD版

エクスペリエンススコアは、以下の通り。

CPU:      8
Disk:     5.9
Graphics: 6.7
Memory:   8.1

本体仕様
項目	メーカ	製品名	仕様

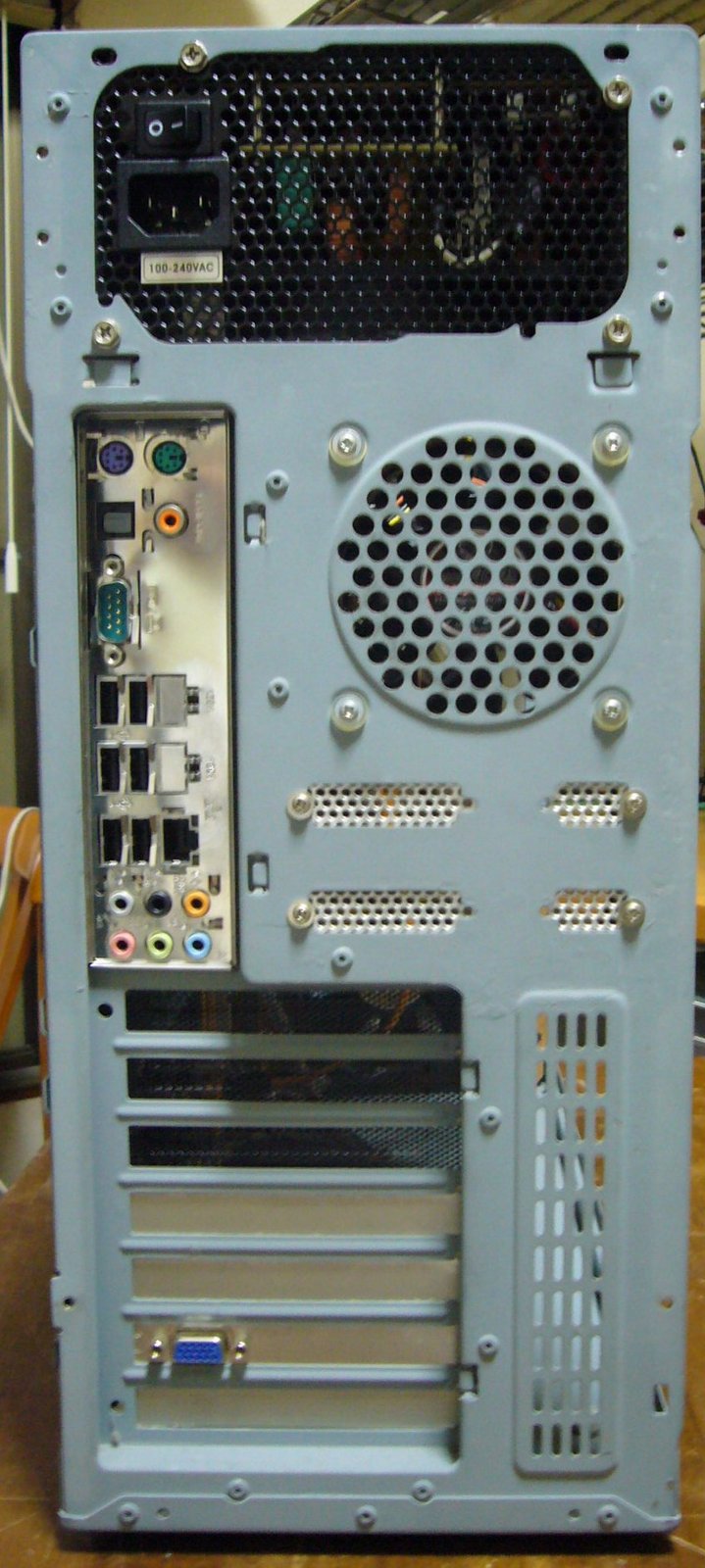

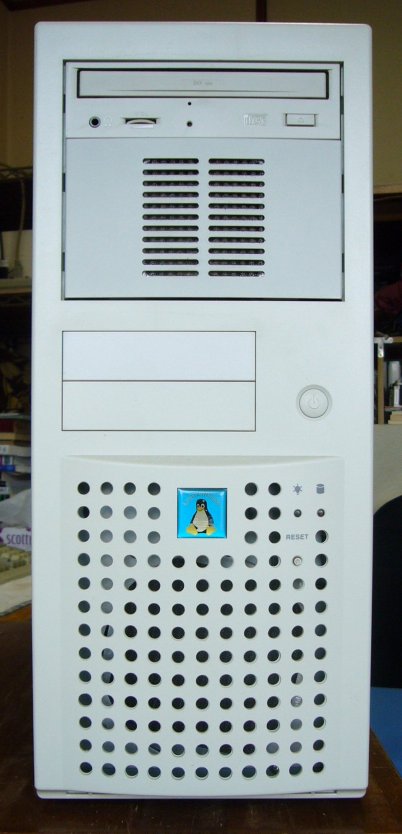

Case	SongCheer	TQ-700	ATX
Power	ENERMAX	ELT400AWT	ATX 400W
M/B	ASUSTeK	H170M-PLUS	LGA1151, Intel H170, DDR4 2133MHz, 4xDIMM Max.64GB, Bios Ver.2002, 3016
CPU	Intel	Core i5 6500	Skylake 14nm, 1.35Volt, 3.2GHz 4-Core Cache 6MB, Socket LGA1151, TDP 65w
Memory1,3	SunMax	SMD4-U32G48M-24R-D	SDRAM 288pin DDR4 2133MHz CL15 1.2Volt 2x16GB Double 2xRank, Micron製チップ
Memory2,4	(空き)
Video(On-board)	Intel	Intel HD530	HDMI 4096x2160, 2560x1600/DVI-D 1920x1200/RGB 1920x1200
LAN (On-board)	Intel	I219V	1000BASE-T
Audio (On-board)	Realtek	ALC887

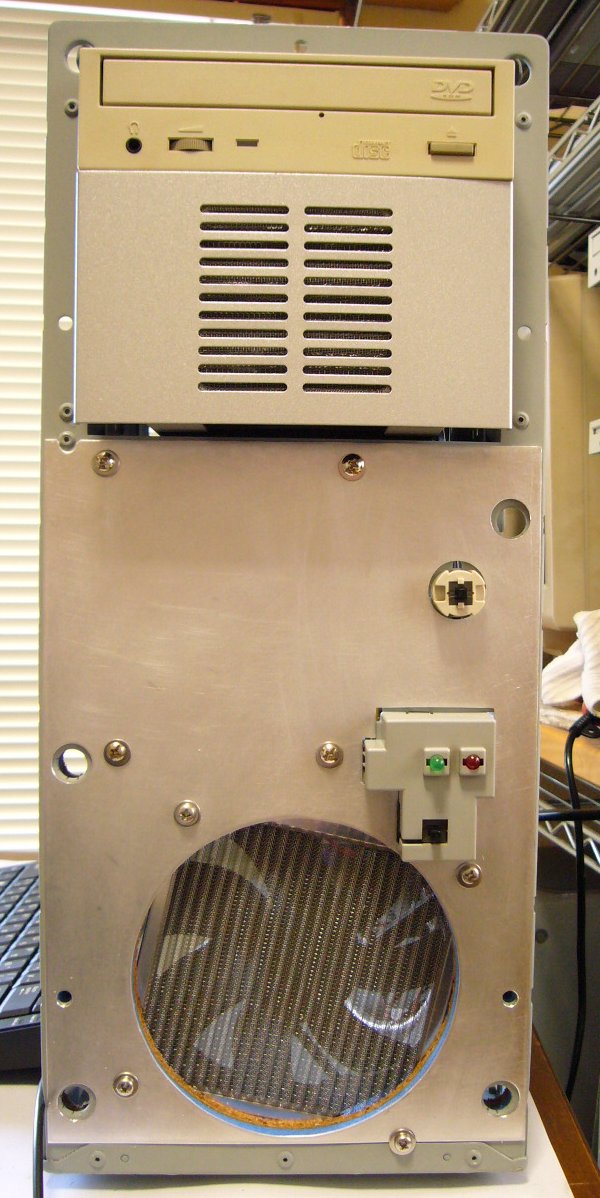

Case Fan (fr1)	Scythe	S-FLEX SFF21E	120mm 1,200rpm 49.0CFM DV12V 0.15A ノイズ 20.1dB 耐久 150,000H
Case Fan (fr2)	SERVO	Gentle Tphoon D1225C12B4AP-14	120mm 1,450rpm 45.9CFM DV12V 0.049A ノイズ 21dB 耐久 100,000H
Case Fan (back)	Scythe	KAMA-FLEX SA0825FDB12L	80mm 2,000rpm 27.0CFM DV12V 0.12A ノイズ 23.4dB 耐久 120,000H

ストーレッジ
dev	メーカ	製品名	仕様	補足
SATA#1	SEAGATE	ST1000VN002	IronWolf 1.0TB SATA 6Gbps, 5900rpm, Cache 64MB	2.5/3.6W
SATA#1	SEAGATE	ST1000DX002	1.0TB SATA 6Gbps, 7200rpm, Cache 64MB + SSD 8GB	3.36/5.9W
SATA#2	TOSHIBA	DT01ACA100	1.0TB SATA 6Gbps, 7200rpm, Cache 64MB	3.7W
SATA#2	SEAGATE	ST1000DM003	1.0TB SATA 6Gbps, 7200rpm, Cache 64MB	5.3W
SATA#3
SATA#4
SATA#5
SATA#6

増設カード
SLOT	インタフェース	メーカ
#1	PCIe x16	(空き)
#2	PCIe x1	(空き)
#3	PCIe x1	(空き)
#4	PCIe x16	(空き)
